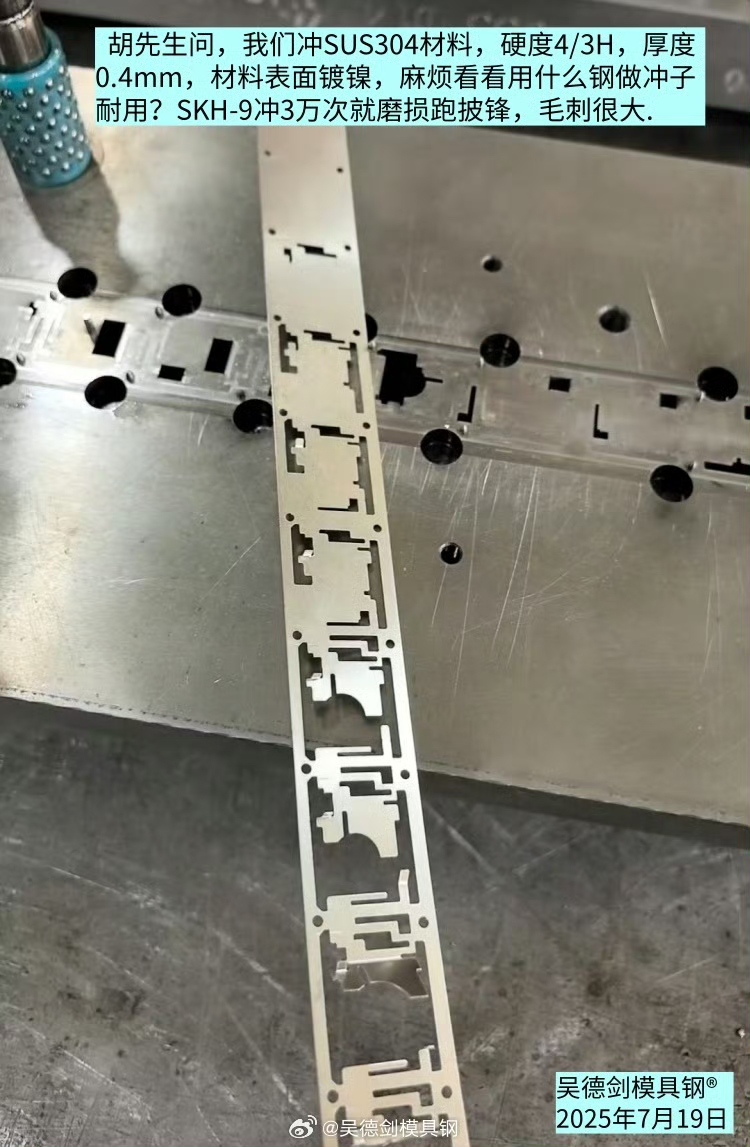

收到胡先生問，我們沖SUS304材料，硬度4/3H，材料表面鍍鎳，麻煩看看用什么鋼做沖子耐用？
進一步了解后得知，目前在生產厚度0.4，現(xiàn)在下模刀口用的是鎢鋼，所以刀口沒問題，就是沖子有問題，目前用SKH-9，不耐用，SKH-9就是磨損，沖3萬就跑披鋒，崩的情況是沒有的，沖速度180/分鐘，產品量大。
沖壓0.4mm厚的SUS304不銹鋼，材料硬度4/3H，這是薄板硬料沖壓，要用耐磨性好的模具鋼，否則沖頭容易被磨損；材料表面鍍鎳，這是容易粘料的，沖頭容易被吃掉，從而導致產品跑披鋒。
SKH-9是一款含鎢的高速鋼，硬度HRC62-64，耐磨性是非常好的，就是普通熔鑄的冶煉工藝，組織上存在大量的肉眼看不見的微觀細微裂紋的，這就容易跟被沖材表層的鎳產生粘料的黏著磨損，從而導致產品跑披鋒，毛刺大。
介于客戶產品數量大，可以用性能好的模具鋼，又要耐磨性，并且不粘料，推薦PM23粉末高速鋼，硬度HRC64-66，耐磨性和抗崩裂性能是SKH-9的2-3倍，還多了不粘料的好處，一步到位。

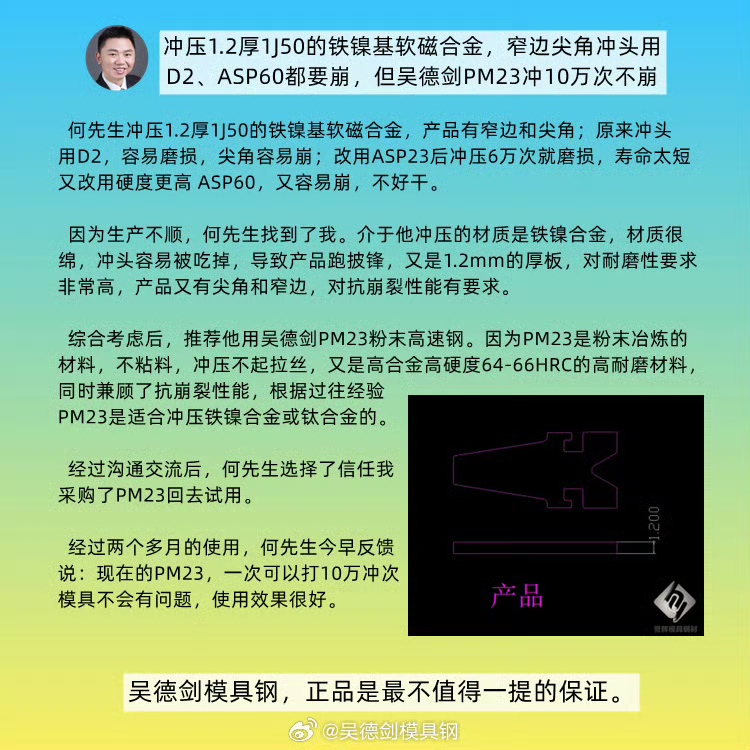

我們的客戶何先生，沖壓1.2mm厚鐵鎳合金，用吳德劍PM23做沖頭，一次可以沖壓10萬沖次。
這何先生沖壓的材質跟胡先生類似，也遇到類似的跑披鋒困擾，但何先生用PM23可以沖10萬沖次，對比胡先生的3萬沖次，壽命提高3倍，因為有何先生的成功經驗，所以推薦給胡先生使用。
#模具鋼大王吳德劍
